西安奇趣分分机械小编浅析抛丸机配件有哪些？

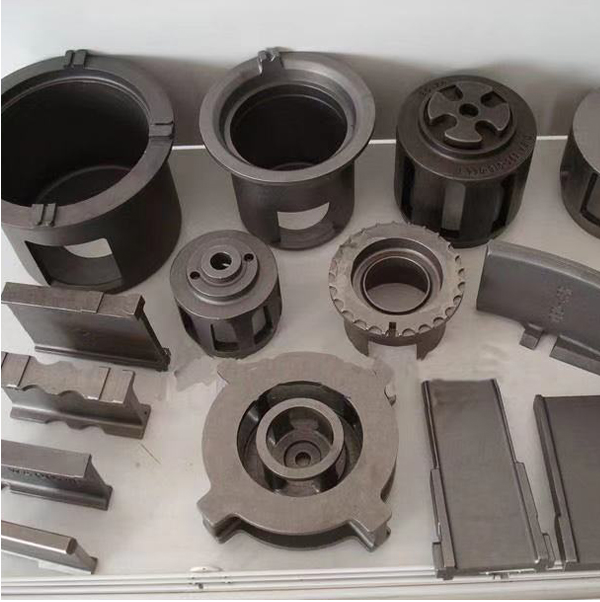

抛丸机配件包括各种抛丸器及各种零部件、分离器、滤筒除尘器、电控设备、室体护板，抛丸机护板，抛丸器电机，布袋除尘器，除尘器布袋，除尘器风机，风机罩壳，抛丸清理机电磁铁，抛丸清理机提升料斗，抛丸清理机护套，抛丸清理机橡胶地漏板，抛丸清理机橡胶履带，抛丸清理机滤筒，抛丸清理机减速机，抛丸清理机螺旋柱，抛丸清理机螺旋筛，抛丸清理机提升带，抛丸清理机管道，抛丸清理机PLC，抛丸清理机钢丝切丸，抛丸器叶轮体，抛丸机橡胶门帘板，抛丸清理机电动葫芦等抛丸机配件。
抛丸器电机采用直接或皮带驱动，保持动静平衡的问题并装配有尺寸大小适中的优质轴承，使用寿命20000小时以上。每个抛丸器电流都会显示在电气开关控制柜的相应电流表上，可同步监测了解每个抛丸器的运行情况。
抛丸机工作原理是：抛丸器的叶轮在高速旋转过程中产生离心力和风力，当丸料流入丸管时便加速带入高速回转的分丸轮中，在离心力的作用下，弹丸经定向套窗口抛出，由高速回转的叶片沿叶片长度方向加速运动直至抛出，抛出的弹丸形成一定的扇形流束，打击工件表面。
叶轮、叶片、分丸轮紧固在电机主轴上，并随其一同高速旋转，定向套固定在抛丸器罩壳上。
